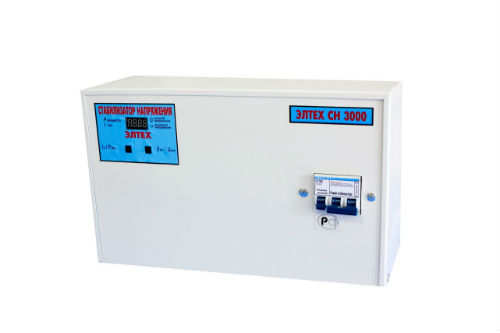

Однофазный стабилизатор ЭЛТЕХ СН3000 используется для того, чтобы стабилизировать подачу энергии в цепи питания однофазных бытовых приборов, офисной техники и некоторых промышленных агрегатов. Суммарная мощность всего подключенного к сети оборудования не должна превышать 3000Ва (3кВа). В механизм стабилизатора заложен трехкратный запас по мощности. Благодаря этому, возможно подключение электроинструмента, оснащенного электродвигателем прямого пуска.
Конструктивные особенности ЭЛТЕХ СН3000:
- напольное исполнение;
- симисторные силовые ключи;
- металлический корпус, покрытый порошковой эмалью;
- встроенный сетевой кабель длиной в 3 метра;
- цифровое отображение режимов работы;
- ступенчатая регулировка напряжения;
- специальная двухступенчатая электронная защита от коротких замыканий, а также от перегрузок
Особенности функционирования ЭЛТЕХ СН3000:
- защита цепи электроприборов от высокого и сверхвысокого напряжения (выше 300В);
- защита трансформаторного устройства стабилизатора от высокого и сверхвысокого напряжения (выше 300В);
- отключение трансформаторного устройства и цепи электроприборов в тех случаях, когда напряжение выходит за пределы допустимого диапазона; последующее автоматическое подключение трансформаторного устройства и цепи электроприборов при возврате напряжения в допустимый диапазон;
- прибор обладает высокой перегрузочной способностью;
- защита трансформаторного устройства от перегрева;
- КПД составляет 98%;
- работа без повышенного шума.
Технические характеристики
| Число фаз | 1 |
| Максимальная мощность нагрузки, кВА | 3 |
| Допустимая перегрузка | 100% - 35 с |
| Рабочий диапазон входного напряжения, В | 140-260 |
| Граничный диапазон входного напряжения, В | 130-275 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 48-52 |
| Стабилизация выходного фазного напряжения, % | ±4,5 |
| Рабочий диапазон выходного фазного напряжения, В | 210-230 |
| Предельный диапазон выходного фазного напряжения, В | 180-242 |
| Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) | не нормируется |
| Число уровней коррекции | 8 |
| КПД, % | 94 |
| Диапазон изменения нагрузки, % | 0...100 |
| Защита по пусковым токам А | 50 |
| Тип ключей | симисторы |
| Время регулирования напряжения одного уровня коррекции, мс | <=20 |
| Защита от перегрузки и КЗ | электронная и автоматический выключатель |
| Защита по току перегрузки (с задержкой в 35 секунд) А |
15 |
| Установка |
напольное |
| Диапазон температуры окружающей среды, °С | -30...+40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40...+40 |
| Относительная влажность воздуха, % | 0...80 |
| Вид охлаждения | естественное |
| Степень защиты | IP20 |
| Устойчивость к механическим воздействиям | М1 по ГОСТ 17516.1 |
| Масса, кг | 9 |
| Габаритные размеры (ШхВхГ), мм | 250 х 180 х 400 |
| Искажение синусоидальности напряжения | не вносит искажений и дополнительных помех |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 10 |
