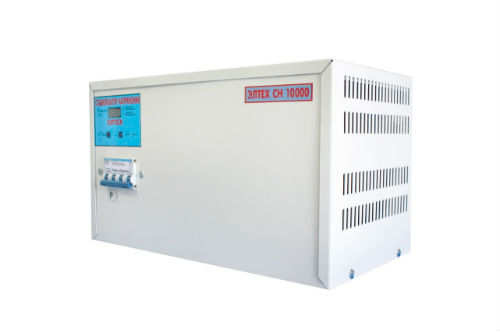

Однофазный стабилизатор ЭЛТЕХ СН 10000 используется для того, чтобы обеспечить стабильную работу цепи питания однофазных приборов. Это могут быть и бытовая техника, и офисное оборудование, и промышленные станки, суммарная мощность которых не превышает 10000Ва (10кВа).
В конструктив устройства заложен трехкратный запас по мощности. Это позволяет подключать электроинструмент, оснащенный электродвигателем прямого пуска.
ЭЛТЕХ СН 10000 применяется для стабилизации электрической сети типовой квартиры, небольшого дома или дачи, а также офисных помещений. Однофазный стабилизатор ЭЛТЕХ СН 10000 полностью автоматизирован. Он может работать в круглосуточном режиме.
Конструктивные особенности ЭЛТЕХ СН10000:
- металлический корпус с полимерной порошковой эмалью;
- универсальное исполнение (корпус позволяет использовать стабилизаторы в напольном или в настенном варианте)
- симисторные силовые ключи;
- встроенный сетевой кабель длиной в 3 метра;
- наличие цифрового табло, отображающего режимы работы.
Функциональные особенности:
- обеспечение защиты нагрузки от перенапряжения в электросети (свыше 300В);
- обеспечение защиты трансформатора стабилизатора от перенапряжения в электросети (свыше 300В);
- отключение прибора и цепи питания при выходе напряжения за допустимый диапазон; при возврате в обозначенный диапазон - автоматическое подключение;
- высокая перегрузочная способность;
- ступенчатая регулировка напряжения;
- обеспечение защиты трансформатора от перегрева;
- обеспечение защиты от коротких замыканий и перегрузок посредством двухступенчатого электронного механизма;
- КПД составляет 98%;
- работа без повышенного шума.
Технические характеристики
| Число фаз | 1 |
| Максимальная мощность нагрузки, кВА | 10 |
| Допустимая перегрузка | 100% - 35 с |
| Рабочий диапазон входного напряжения, В | 140-260 |
| Граничный диапазон входного напряжения, В | 130-275 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 48-52 |
| Стабилизация выходного фазного напряжения, % | ±4,5 |
| Рабочий диапазон выходного фазного напряжения, В | 210-230 |
| Предельный диапазон выходного фазного напряжения, В | 180-242 |
| Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) | не нормируется |
| Число уровней коррекции | 8 |
| КПД, % | 94 |
| Диапазон изменения нагрузки, % | 0...100 |
| Защита по пусковым токам А | 100 |
| Тип ключей | симисторы |
| Время регулирования напряжения одного уровня коррекции, мс | <=20 |
| Защита от перегрузки и КЗ | электронная и автоматический выключатель |
| Защита по току перегрузки (с задержкой в 35 секунд) А |
43 |
| Установка |
напольное/настенное |
| Диапазон температуры окружающей среды, °С | -30...+40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40...+40 |
| Относительная влажность воздуха, % | 0...80 |
| Вид охлаждения | принудительное (встроенный вентилятор). включение при I больше 50% |
| Степень защиты | IP20 |
| Устойчивость к механическим воздействиям | М1 по ГОСТ 17516.1 |
| Масса, кг | 25 |
| Габаритные размеры (ШхВхГ), мм | 270 х 250 х 460 |
| Искажение синусоидальности напряжения | не вносит искажений и дополнительных помех |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 10 |
