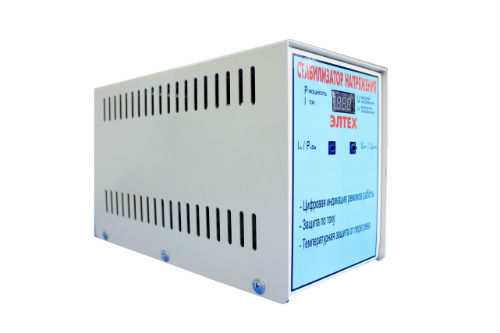

Однофазный стабилизатор ЭЛТЕХ СН 2000 применяется, чтобы стабилизировать подачу напряжения в цепь, к которой подключены различные бытовые приборы, офисная техника и прочее оборудование, суммарная мощность которого не превышает 2000Ва (2кВа).
В приборе данной марки имеется трехкратный запас по мощности (в первые секунды запуска мощного оборудования). Это позволяет подключать электроинструменты с двигателями прямого пуска.
ЭЛТЕХ СН2000 выполняет следующие функции:
- защищает приборы от перенапряжения приборы в электросети,
- защищает трансформатор от перенапряжения и перегрева,
- осуществляет дискретную (ступенчатую) регулировку напряжения,
- отключает трансформатор и нагрузку при скачках напряжения и автоматически подключается при возврате электрического тока в допустимый диапазон.
Конструктивные особенности:
- напольное исполнение,
- металлический корпус, покрытый порошковой эмалью,
- встроенный сетевой кабель длиной в 1.5 метра,
- цифровая индикация режимов работы.
Технические характеристики
| Число фаз | 1 |
| Максимальная мощность нагрузки, кВА | 2 |
| Допустимая перегрузка | 100% - 35 с |
| Рабочий диапазон входного напряжения, В | 140-260 |
| Граничный диапазон входного напряжения, В | 130-275 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 48-52 |
| Стабилизация выходного фазного напряжения, % | ±4,5 |
| Рабочий диапазон выходного фазного напряжения, В | 210-230 |
| Предельный диапазон выходного фазного напряжения, В | 180-242 |
| Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) | не нормируется |
| Число уровней коррекции | 8 |
| КПД, % | 94 |
| Диапазон изменения нагрузки, % | 0...100 |
| Защита по пусковым токам А | 25 |
| Тип ключей | симисторы |
| Время регулирования напряжения одного уровня коррекции, мс | <=20 |
| Защита от перегрузки и КЗ | электронная и автоматический выключатель |
| Защита по току перегрузки (с задержкой в 35 секунд) А |
8 |
| Установка |
напольное |
| Диапазон температуры окружающей среды, °С | -30...+40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40...+40 |
| Относительная влажность воздуха, % | 0...80 |
| Вид охлаждения | естественное |
| Степень защиты | IP20 |
| Устойчивость к механическим воздействиям | М1 по ГОСТ 17516.1 |
| Масса, кг | 6 |
| Габаритные размеры (ШхВхГ), мм | 140 х 180 х 290 |
| Искажение синусоидальности напряжения | не вносит искажений и дополнительных помех |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 10 |
Принципы работы однофазных стабилизаторов ЭЛТЕХ СН 2000
- В том случае, если подаваемое напряжение колеблется в диапазоне 130-270В, прибор регулирует выходное напряжение ступенчато. Потребителю выдается напряжение в 220Вольт.
- При выходе напряжения за указанный диапазон стабилизатор отключает потребителя от питания. При возврате в указанные рамки происходит автоматическое подключение к питанию.
- Стабилизатор не выдает помех в электросеть.
- КПД прибора составляет 98%.
- ЭЛТЕХ СН 2000 работает без повышенного шума.
- В электрической схеме ЭЛТЕХ СН 2000 заложены оригинальные конструктивные решения, которые позволяют выдерживать скачки напряжения до 1000Вольт. При этом устройство сохраняет свою работоспособность.
