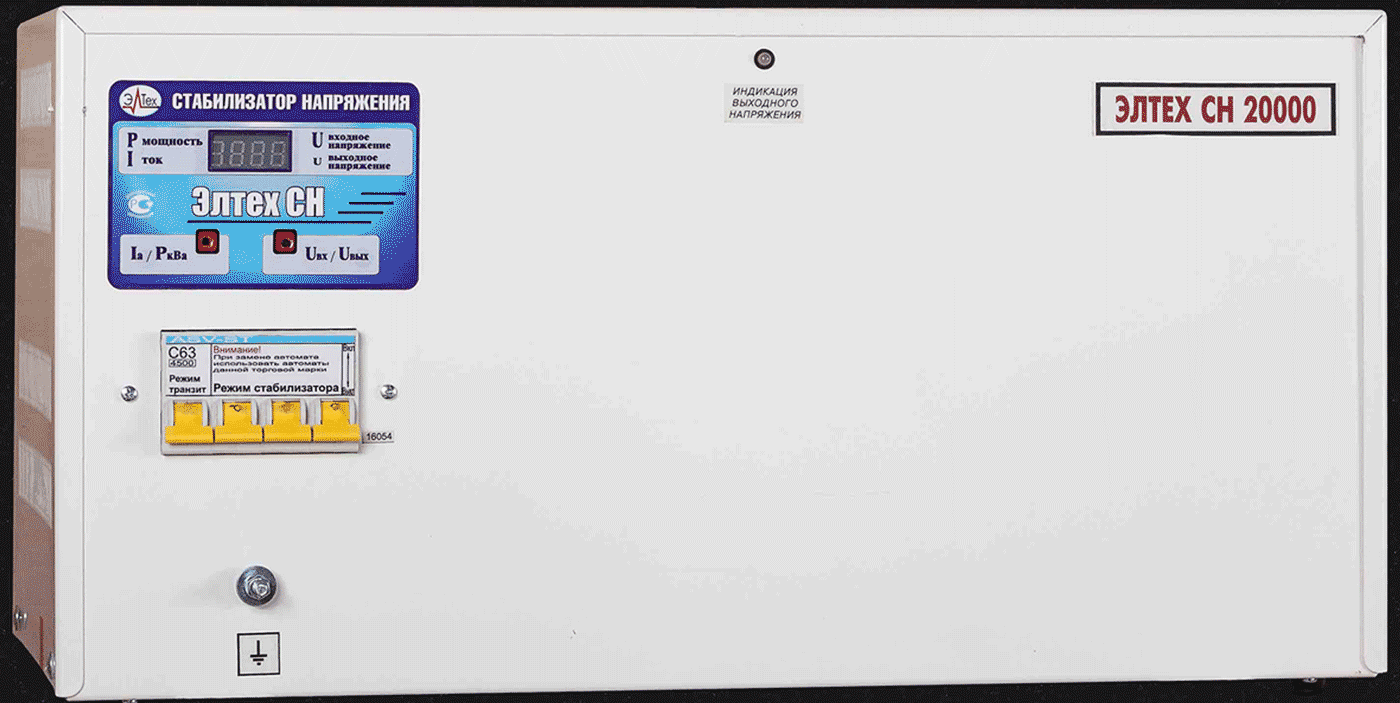

Однофазный стабилизатор ЭЛТЕХ СН20000 применяется для того, чтобы обеспечить подачу стабильного напряжения в цепь питания однофазных электроустройств. К такой цепи могут быть подключены бытовые приборы, офисное оборудование и промышленные устройства, суммарная мощность которых не превышает 20000Ва (20кВа).
В стабилизаторе имеется трехкратный запас мощности. Такой механизм позволяет подключать электроинструмент с электродвигателем прямого пуска. ЭЛТЕХ СН20000 используют для стабилизации подачи электроэнергии в квартиру, загородный домик или небольшой офисный центр. Прибор полностью автоматизирован и рассчитан на круглосуточный режим функционирования.
Конструктивные особенности ЭЛТЕХ СН20000:
- металлический корпус, покрытый специальной порошковой эмалью;
- напольное исполнение;
- симисторные силовые ключи;
- встроенный кабель, предназначенный для подключения стабилизатора к сети, длиной в 3 метра;
- цифровое табло, отображающее режимы работы;
- ступенчатая регулировка напряжения.
Особенности работы ЭЛТЕХ СН20000:
- надежная защита электроцепи, в которую подключены приборы, от перенапряжения (свыше 300В);
- надежная защита трансформаторного устройства от перенапряжения (свыше 300В);
- отключение трансформаторного устройства и цепи электроприборов в тех случаях, когда подаваемое напряжение выходит за допустимые пределы; последующее автоматическое подключение цепи питания и трансформатора в случае возврата напряжения в обозначенный диапазон;
- высокая перегрузочная способность;
- двухступенчатый механизм, предназначенный для электронной регулировки, который позволяет обеспечить защиту приборов как от перегрузок, так и от коротких замыканий;
- защита трансформаторного устройства от перегрева;
- КПД составляет 98%;
- работает без повышенного шума.
Технические характеристики
| Число фаз | 1 |
| Максимальная мощность нагрузки, кВА | 20 |
| Допустимая перегрузка | 100% - 35 с |
| Рабочий диапазон входного напряжения, В | 140-260 |
| Граничный диапазон входного напряжения, В | 130-275 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 48-52 |
| Стабилизация выходного фазного напряжения, % | ±4,5 |
| Рабочий диапазон выходного фазного напряжения, В | 210-230 |
| Предельный диапазон выходного фазного напряжения, В | 180-242 |
| Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) | не нормируется |
| Число уровней коррекции | 8 |
| КПД, % | 94 |
| Диапазон изменения нагрузки, % | 0...100 |
| Защита по пусковым токам А | 220 |
| Тип ключей | симисторы |
| Время регулирования напряжения одного уровня коррекции, мс | <=20 |
| Защита от перегрузки и КЗ | электронная и автоматический выключатель |
| Защита по току перегрузки (с задержкой в 35 секунд) А |
95 |
| Установка |
напольное/настенное |
| Диапазон температуры окружающей среды, °С | -30...+40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40...+40 |
| Относительная влажность воздуха, % | 0...80 |
| Вид охлаждения | принудительное (встроенный вентилятор). включение при I больше 50% |
| Степень защиты | IP20 |
| Устойчивость к механическим воздействиям | М1 по ГОСТ 17516.1 |
| Масса, кг | 35 |
| Габаритные размеры (ШхВхГ), мм | 280 х 290 х 550 |
| Искажение синусоидальности напряжения | не вносит искажений и дополнительных помех |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 10 |
